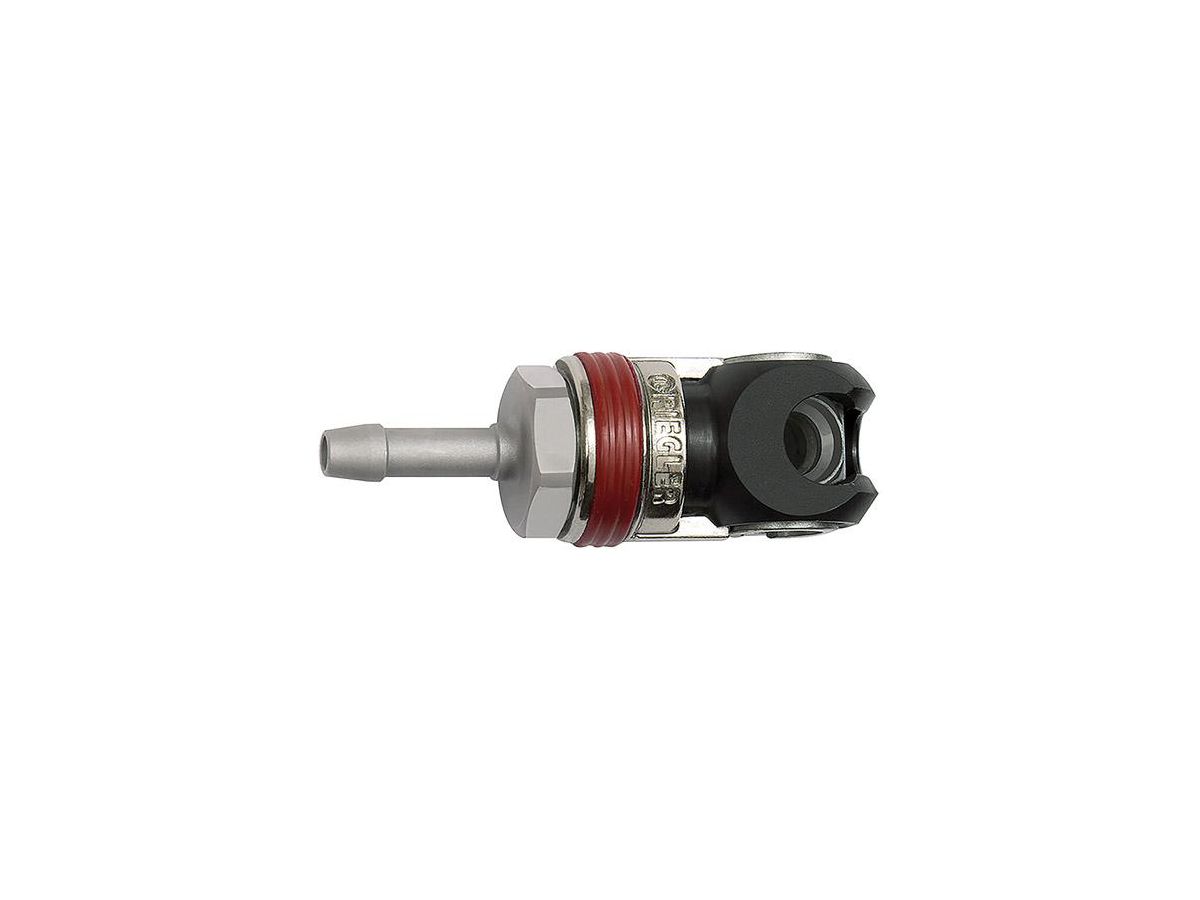

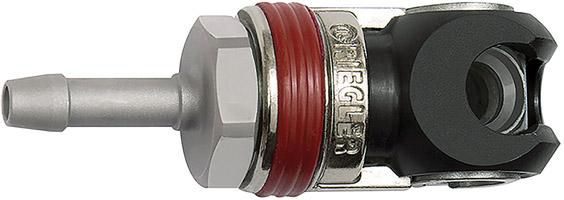

Schwenk-Sicherheitskupplung NW 7,4 mit Schlauchtülle

Ausführung: Mit freiem Durchgang. Das Gehäuse besteht aus Stahl mit NBR-Dichtungen. Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der rote Ring in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der rote Ring zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung wird beim Entkuppeln entlüftet. Diese Kupplungen entsprechen dem ISO-Standard DIN EN ISO 4414, EN 983. Anwendung: Für Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive. Hinweis: Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
