Beschreibung

Kombifahrwerk LHT-H • Flaschenzug im Handfahrwerk • Geringe Bauhöhe • Hohe Laufruhe • Räder und Getriebe mit Kugellagern • Überlastsicherung serienmäßig • Erfüllt auch wichtige Vorschriften für den Einsatz auf Seeschiffen Hinweis: Diese Kombination aus Flaschenzug und Fahrwerk mit niedriger Bauhöhe wird immer dort eingesetzt, wo es auf optimale Raumnutzung ankommt. Der Lasthaken kann durch die Direkteinhängung des Flaschenzuges in das Fahrwerk viel höher fahren als bei herkömmlichen Kombinationen aus Fahrwerk und Flaschenzug. Durch die konturierten Laufradprofile eignet sich die LHT sowohl für I-NP-Träger mit geneigten Flanschen wie für alle anderen HE-Träger mit parallelen Flanschen. Hersteller: Planeta-Hebetechnik GmbH, Resser Str. 17+23, 44653 Herne, DE, +49232595800, info@planeta-hebetechnik.de

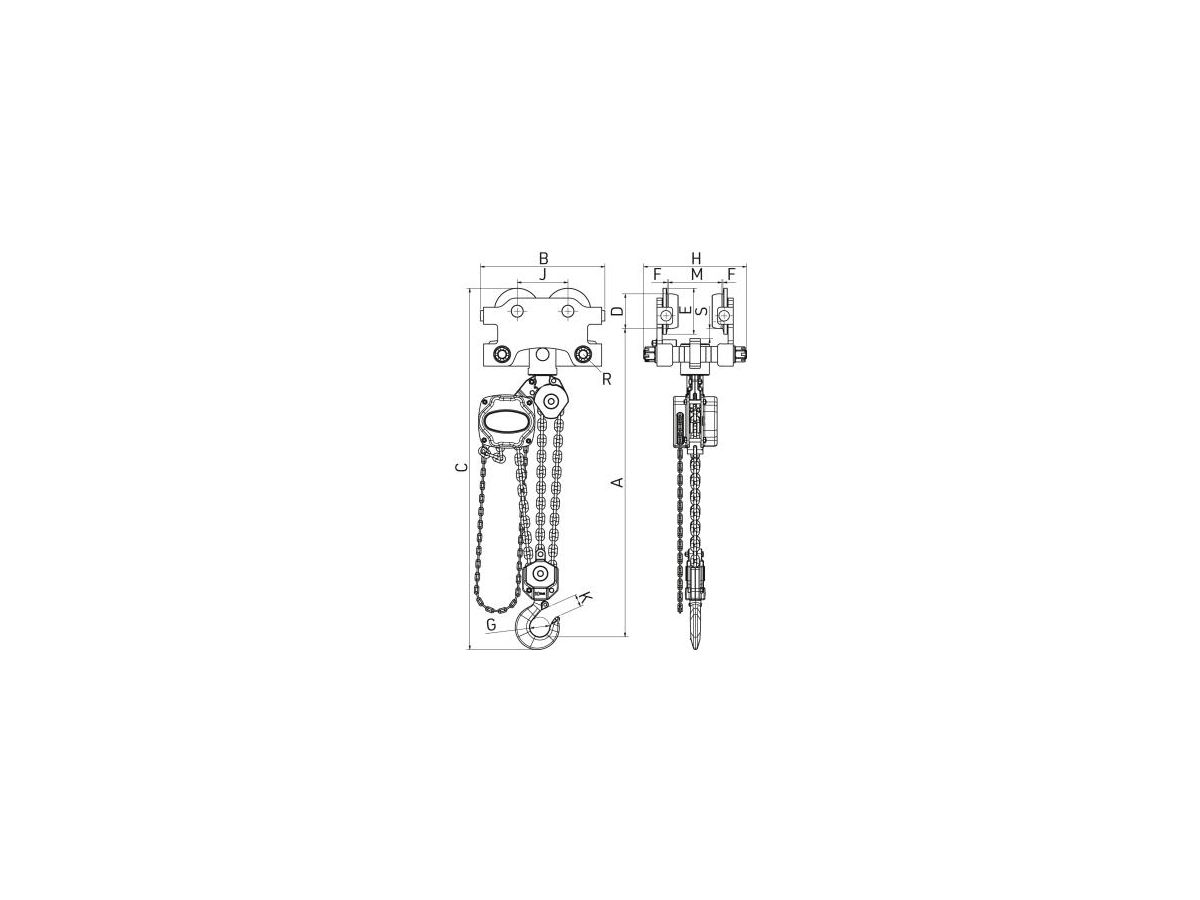

Spezifikationen

Tragfähigkeit	10000 kg
Hubhöhe	3 m
Maß B	476 mm
Maß D	133 mm
Maß F	4 mm
Maß G	Ø 75 mm
Maß e	176 mm
Maß C	940 mm
Anzahl Kettenstränge	3
Kettenmaße dxt	10 x 30 mm
Maße K	48 mm
Maß R	Ø 44 mm
Maß S	50 mm
Bauhöhe (min./max.)	800 mm
Flanschbreite	124–203 mm
min. Kurvenradius	2 m
Maß h	388mm
Maß J	194 mm
